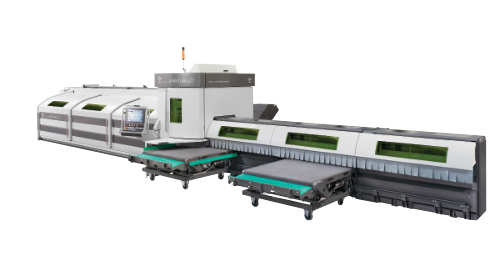

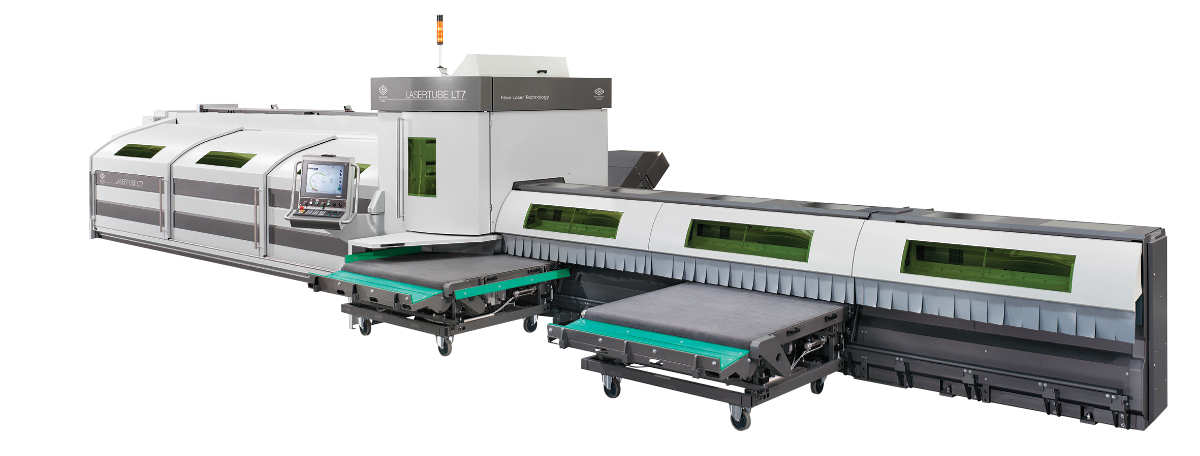

Adige LT7

Il nostro nuovo impianto di taglio laser tubo in fibra LT7, con sorgente di 3 kW di potenza, ci garantisce la possibilità di lavorare di ferro e acciaio inox ma, anche di alluminio, rame e ottone.

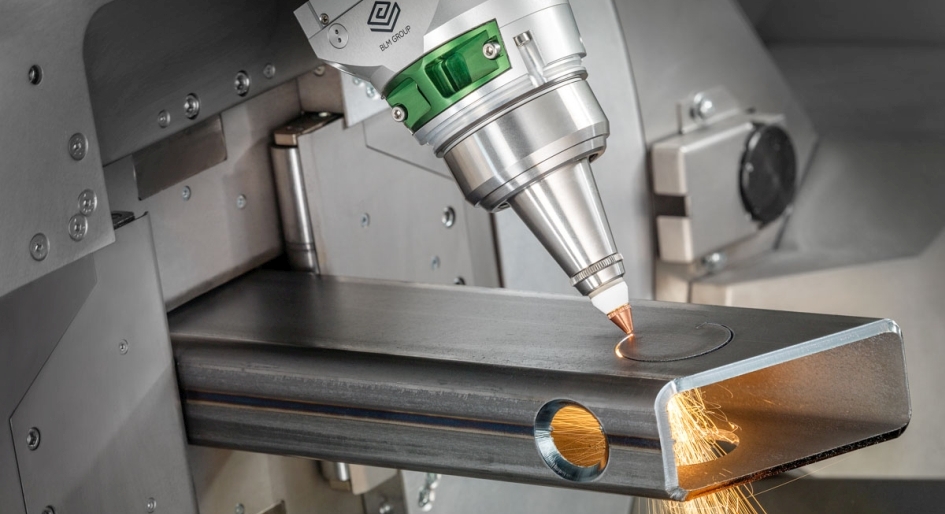

LT7 Fiber è un macchinario all’avanguardia con prestazioni eccezionali, in grado di realizzare lavorazioni di taglio 3D, non ortogonali alla superficie del tubo, anche su spessori elevati. La flessibilità di questo impianto ci consente di lavorare sia le piccole serie che i grandi lotti grazie alla elevata velocità di taglio.
L’impostazione dei parametri di taglio, in funzione del materiale e dello spessore, è totalmente automatico. L’acceso a tutta la linea di lavoro, con i portelloni scorrevoli a doppia apertura, e al monitor, in grado di essere spostato oltre che orientato, mette l’operatore nelle condizioni più comode di intervento e/o verifica della produzione. Su LT7 sono anche disponibili tutti gli Active Tools: Active Piercing controlla e ottimizza automaticamente la fase di foratura e Active Speed modula automaticamente i parametri di taglio in funzione di pochi fattori per mantenere una qualità di taglio ottimale. Active Scan aiuta a compensare le imperfezioni del materiale. Active Focus incrementa la robustezza e l’affidabilità del processo di taglio. Active Marking consente di marcare i singoli particolari con testi identificativi programmabili a bordo macchina. Active Weld migliora l’individuazione della saldatura del tubo e la gestione del taglio nei pressi della saldatura stessa.

Dati tecnici:

  • Materiali lavorabili:
    - ferro: fino a 8 mm
    - inox: fino a 6 mm
    - alluminio: fino a 5 mm
    - rame: fino a 3 mm
    - ottone: fino a 4 mm
  • Lunghezza barra caricabile: fino a 6500mm
  • Peso lineare massimo: 23kg/m
  • Tubo tondo: fino a 152,4mm
  • Tubo quadrato: fino a 152,4x152,4mm
  • Tubo rettangolare: max. diagonale 215mm
  • Lavorazioni di sezioni aperte, quali:
    - piattina: da 40x5 a 140x12mm
    - profili a L, C e U: da 30x20 a 152x152mm
  • Lavorazione di ellittici, piatto-ovale ed altre sezioni
  • Taglio 3D: fori e tagli cianfrinati e/o semicianfrinati ( ±45° )
  • Carico per fascio e barre singole automatico
  • Tre posizioni di scarico: i pezzi in uscita sono accompagnati nelle posizioni di accumulo senza urti o cadute, grazie a banchi di scarico dotati di tappeti mobili
  • Regolazioni automatiche, grazie ai sostenitori intermedi dotati di sagome che si autoregolano automaticamente in base al tubo da tagliare, con i tubi leggeri e flessibili otterrai un ulteriore guida e contenimento laterale efficace durante le rotazioni veloci. I tubi pesanti e rigidi avranno invece totale libertà di movimento sui rulli scorrevoli di acciaio.

Vantaggi della nostra Lt7 Fiber:

  • Ampiezza del campo di lavoro, in temini di peso, diametro e tipologia dei tubi lavorabili
  • Produttività effettiva grazie ad un grado di rigidezza meccanica e accelerazioni degli assi.
  • Flessibilità di impiego: l’avvio e il cambio produzione si ottengono in modo totalmente automatico. Al termine di ogni lotto, la LT7 si autoconfigura per la produzione del lotto successivo: il caricatore, il mandrino posteriore, la lunetta anteriore e i sostenitori intermedi si adattano automaticamente alla nuova sezione da tagliare sia essa tonda quadra, speciale o anche un profilo aperto.
  • Qualità e precisione dei pezzi, costante in ogni condizione anche quando le barre di partenza hanno qualità e forma non costanti.
